大專院校機房建置-導入新式伺服器機櫃及電力管理系統、區隔冷熱通道、透過TIA-942及TIA-606的佈線方法及標示方式有效記錄線路顏色管理

前言 :​

這個業主在中部教育市場是一個資訊匯流集中的重要角色,單位業主的資訊機房隨著921重建至今已使用二十餘年,傳統機房的建置方式以近幾年對機房的要求來看已有相當程度上的落後,如對於省電能力(PUE值)的要求,以業主端資訊機房目前的機櫃擺放方式為例,已違反UPTEME的機房標準,即為冷熱通道新觀念的來源,機櫃在排列時必須前方相對、後方相對。
另外單位業主還有在前年核心交換器更新後,內部交換網路已可提升至10Gb,進而規劃主機虛擬化後的伺服器密集放置,所對應產生的網路線材及光纖配置採用較高密度的方式置放,面對這樣的需求,建館時資訊機房單一機櫃只配置四條網路線的做法已完全不能滿足現階段的使用,需大量的修改光纖網路線材及機櫃的配置,改採TIA-942中所要求的機櫃對機櫃間預先配置跳線面板來達到管理的目的。

惠國科技如何解決客戶端的資料中心所存在的老問題,這個就交給我們專案的團隊來傷腦筋了 ~ 就讓我們繼續看下去 ~

本次的專案計畫將分為兩階段進行:
(一) 導入新式伺服器機櫃及電力管理系統:
1. 調整機櫃的擺放方式,區隔冷熱通道以滿足UPTIME要求。
2. 導入電力管理系統,有效監控整體機房用電數據。
3. 透過新型加寬式機櫃放置伺服器主機群,以容納機房設備並可有效整理電源線與網路線,降低擾亂散熱的可能性。
4. 網路線路與光纖線路佈放改採櫃對櫃的模組化配置模式,並透過TIA-942及TIA-606的佈線方法及標示方式有效記錄線路顏色管理。
5. 建置一套完整的環境監控設施,可透過WEB管理平台記録機房周邊設備的運轉狀態,並透過主動告警推播通知管理人員。
6. 提升機房伺服器設備與網路設備連結的線路頻寬,將原有1G的光纖網路線升級為10G,有效提升整體光纖網路連線通道頻寬。

20年舊有機房的配置,就讓它成為過去式

台中大學機房改善1

原有的資訊設備進行盤點、查線、標示…等工項,一樣不變的就是拆光它、消滅它

怎麼有辦法動用了20個人來切換呢 ? 哈 ~完整的縮時攝影有興趣的找小編哦

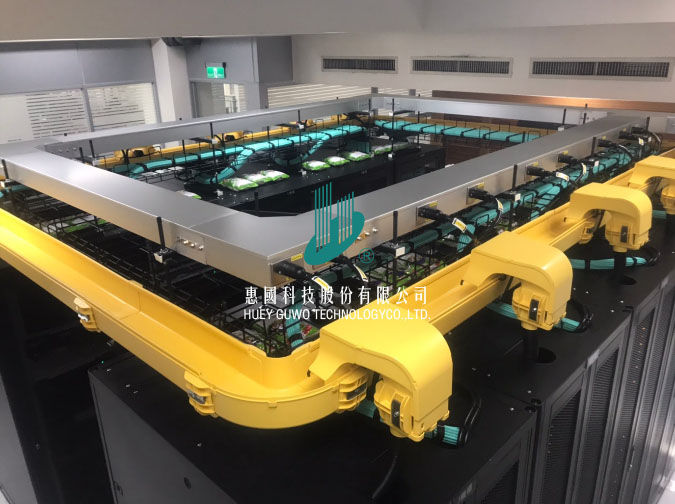

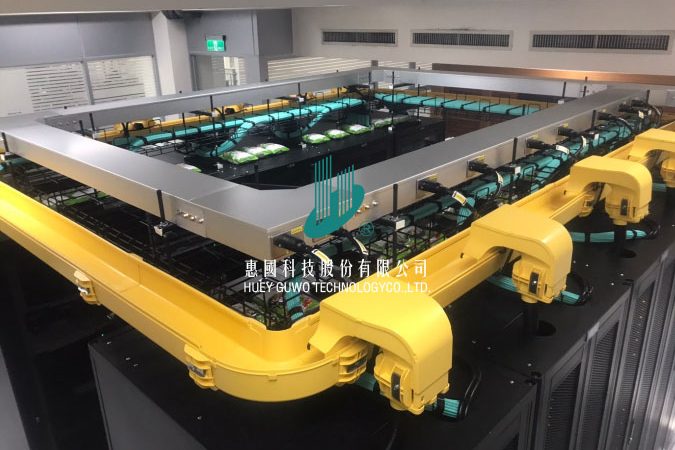

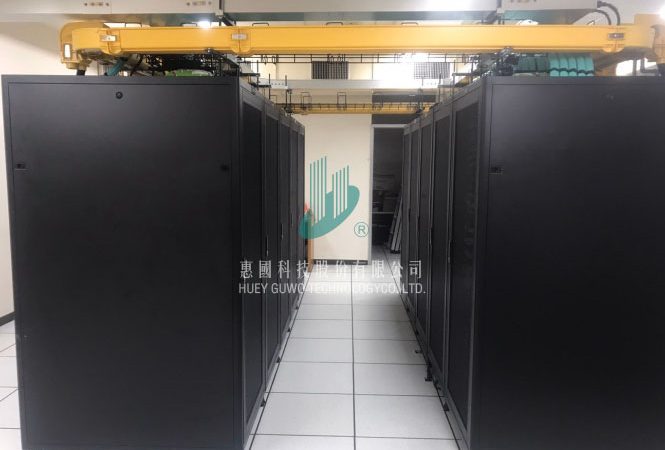

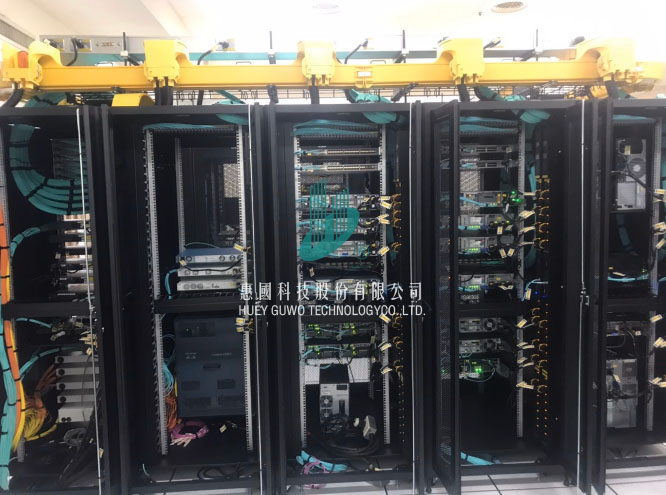

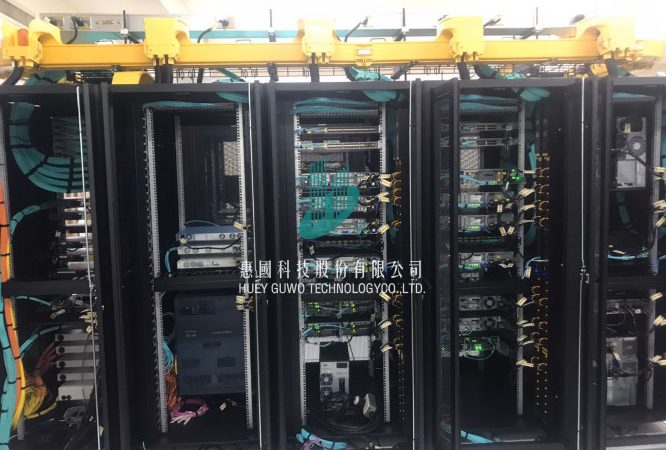

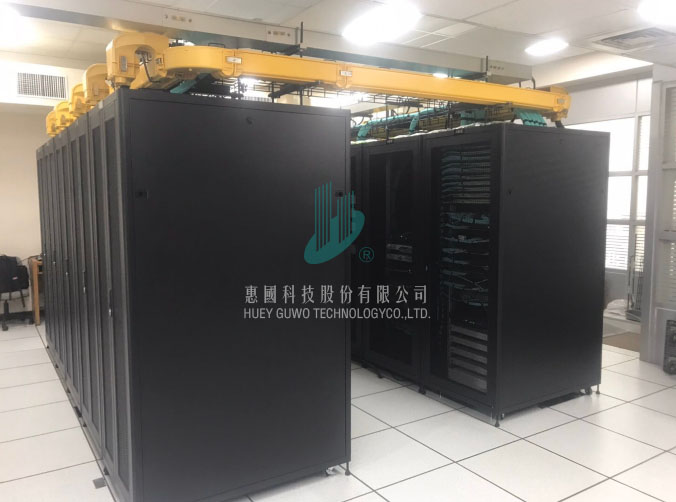

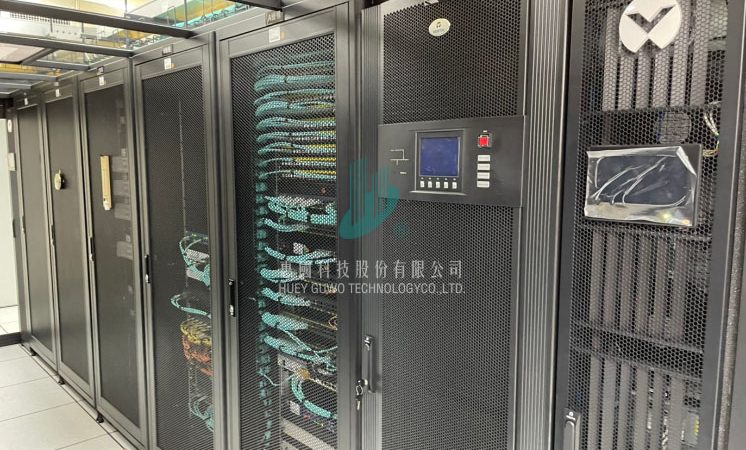

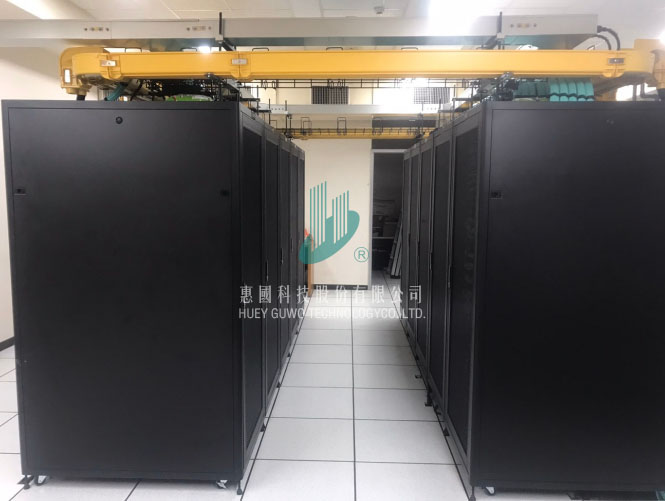

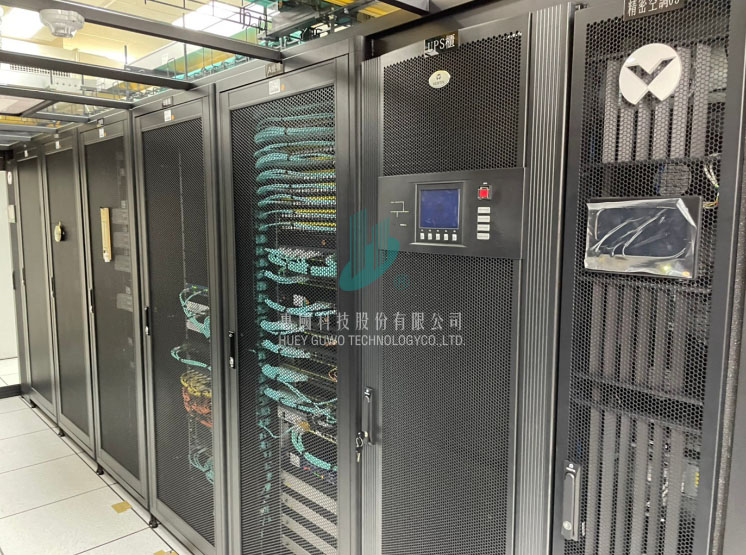

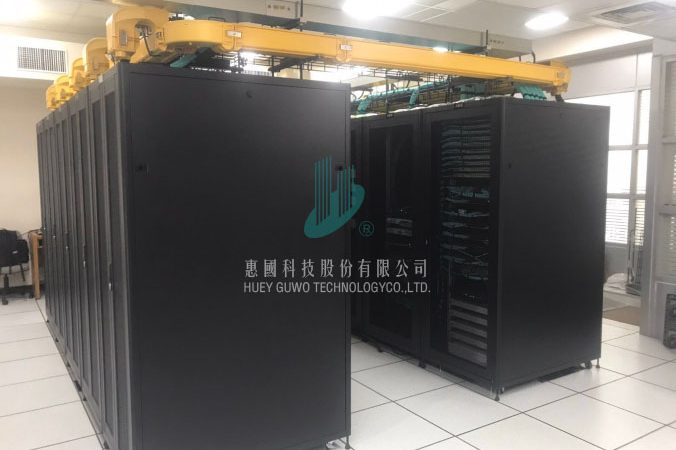

一個完美的藝術品就此誕生 ~ 美吧 !! 前後左右怎麼看怎麼棒 ~ 連內部也整整齊齊的

(二) 導入機櫃式空調、模組式UPS不斷電及機房全自動滅火設備:

1. 引入機櫃式空調,有效處理機房產生的高顯熱,透過冷熱通道封閉將冷源以最小的區域製冷,以達到降低整體PUE值的指標。

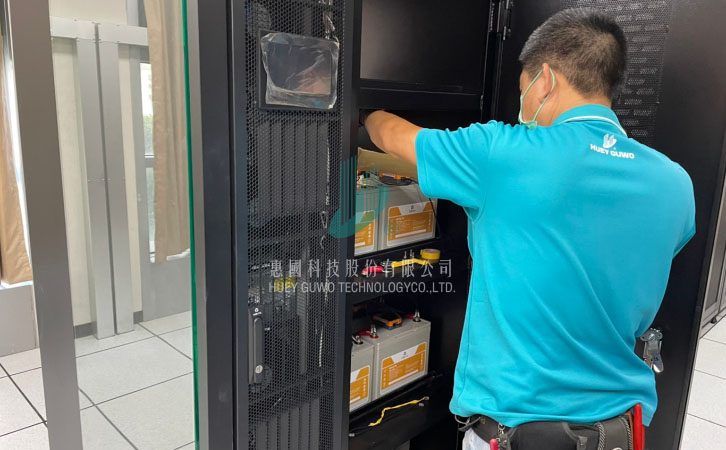

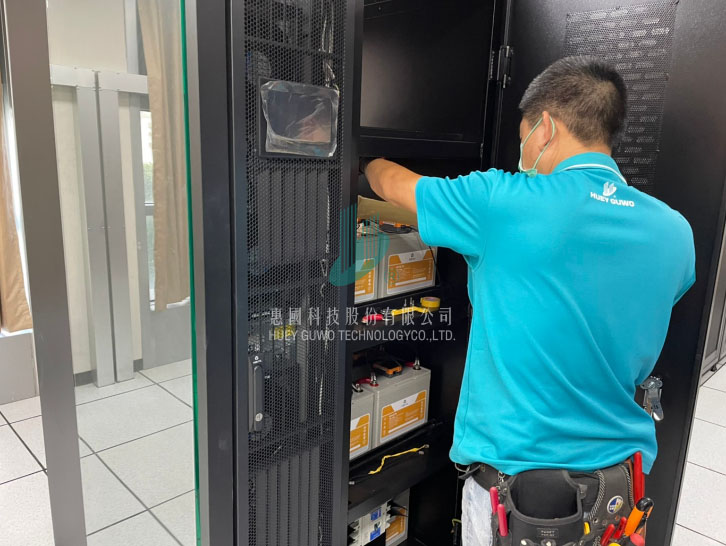

2. 建置一套完整的高頻式模組式UPS不斷電設備,透過模組化的N+1熱備援模式,提供給機房一個安全及穩定的用電環境。
3. 整體空間的消防防護主要提供一套完整的全自動滅火設備以外,另外安裝一套期早期偵霧偵測,在火場尚未成行前有效偵測狀況。
4. 智慧化環境監控的升級,將新設計的空調、不斷電、消防…等重要設備,再次整合相關細部告警資訊,結合LINE群組主動告警。

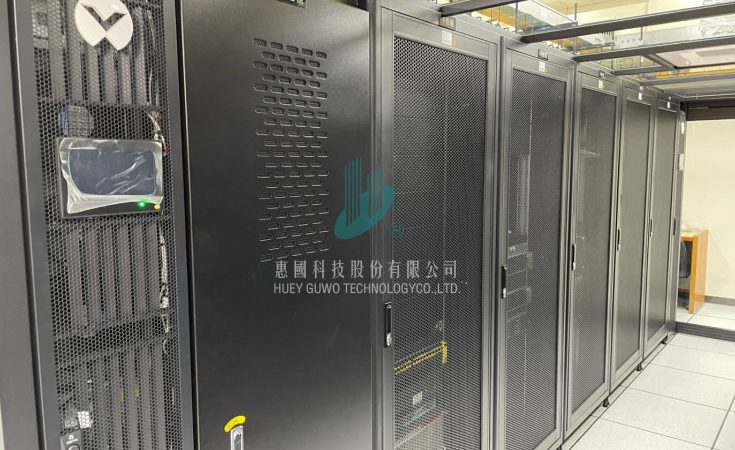

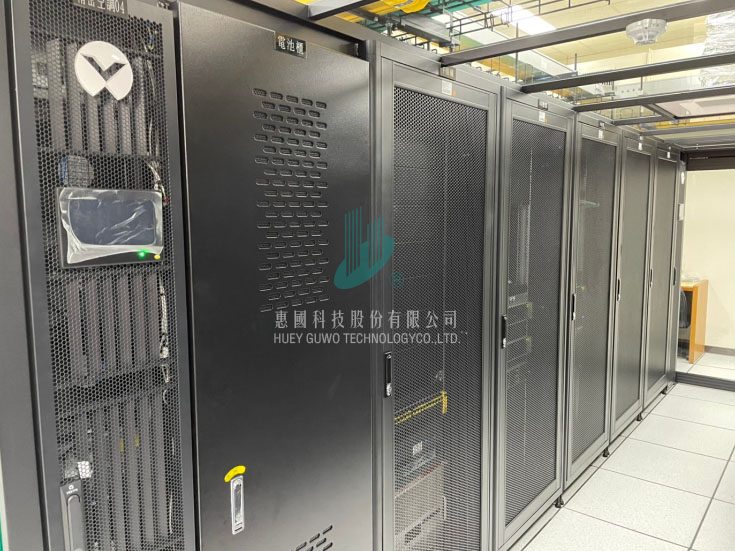

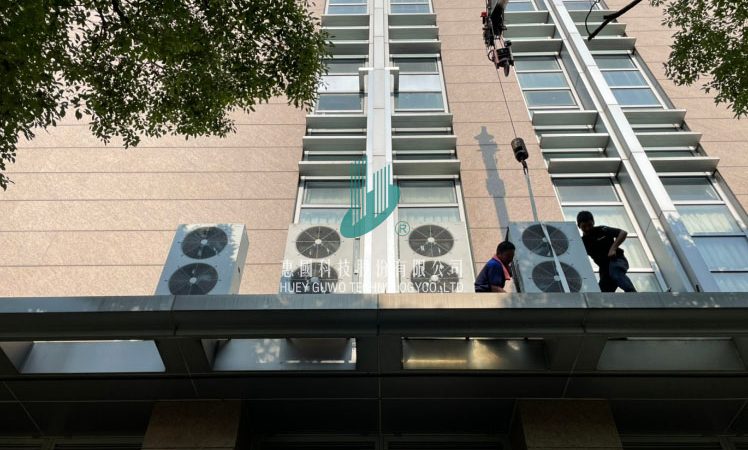

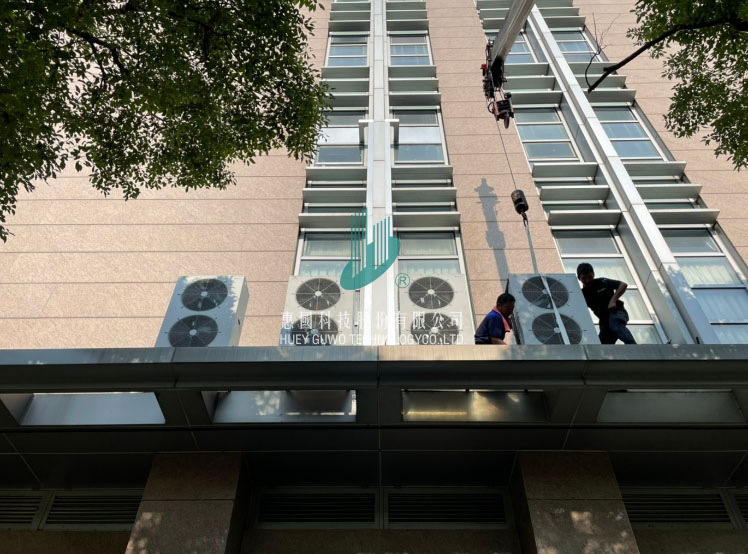

加入精密空調及模組不斷電設備 ~ N+1的設計一樣採用,沒有什麼事可以難倒惠國團隊的

誰說機房一定要花大錢一次性建置呢? 不能分階段建置嗎? 不能原地建置嗎? 哈 ~有誰比惠國科技更了解機房嗎? 找我們建置機房是你最佳的選擇 ~
