【機房改造開箱】氣冷式精密空調與冷通道封閉整合改善案例分享

前言｜穩定、安全、節能的雙重升級

隨著伺服器與資訊設備持續增加，機房空調不僅要能 全年無休、精準控溫控濕，還必須能配合高密度機櫃，避免冷熱氣流混雜。

本次專案的目標是：

  1. 汰換精密空調：導入 4 台 PEX4-1060 氣冷箱型冷氣機（R-410A），確保製冷效率可滿足全載 180kW 容量。

  2. 建置冷通道封閉系統：配置 4 套模組化冷通道，導入自動門與上蓋設計，徹底改善冷熱分流，提升能源效率。

第一階段 :｜PEX4-1060 精密空調進場

👀 本案採用 Liebert PEX4-1060 精密型落地空調，採用 氣冷式設計與 R-410A 環保冷媒。

  • 核心功能：

    • 恆溫恆溼控制：同時具備冷卻、除濕、加濕、加熱功能

    • 下吹式送風：高風量（≥12,000 CMH），適合高顯熱比的伺服器環境

    • 智慧型控制：可多台聯控，自動調整運轉數量

    • 模組化設計：維護便利，正面維修不影響現場配置

  • 效能亮點：

    • 製冷效率容量：單機 ≥45kW，總和滿足 ≥180kW

    • EER 值 ≥ 4 kcal/h-W 或 CSPF ≥ 2.9 kWh/kWh

    • 採用變頻或渦卷壓縮機，節能且可靠

✨ 這些設計，確保空調能在全年無休的情況下長時間穩定運行，並配合通道封閉達到最佳冷卻效果。

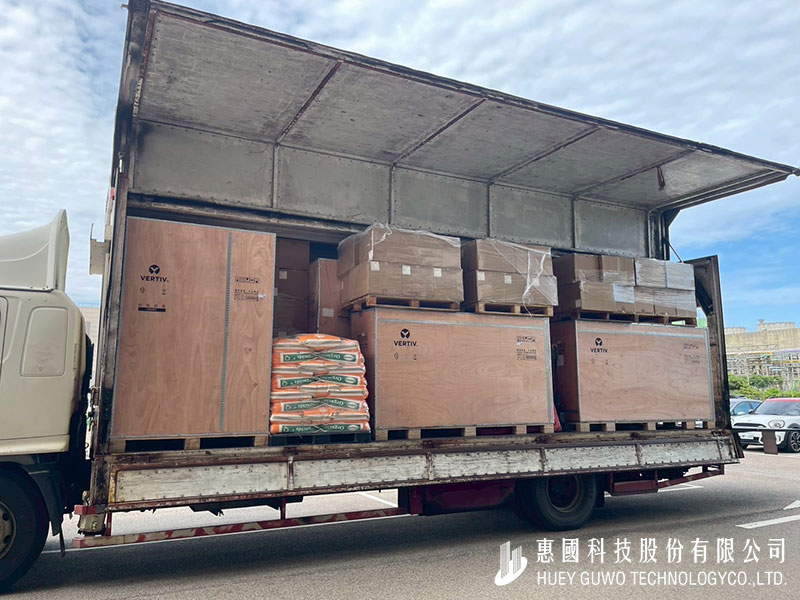

精密空調主機與相關材料陸續到貨，所有設備以原廠木箱包裝運送，確保運輸過程安全無損。

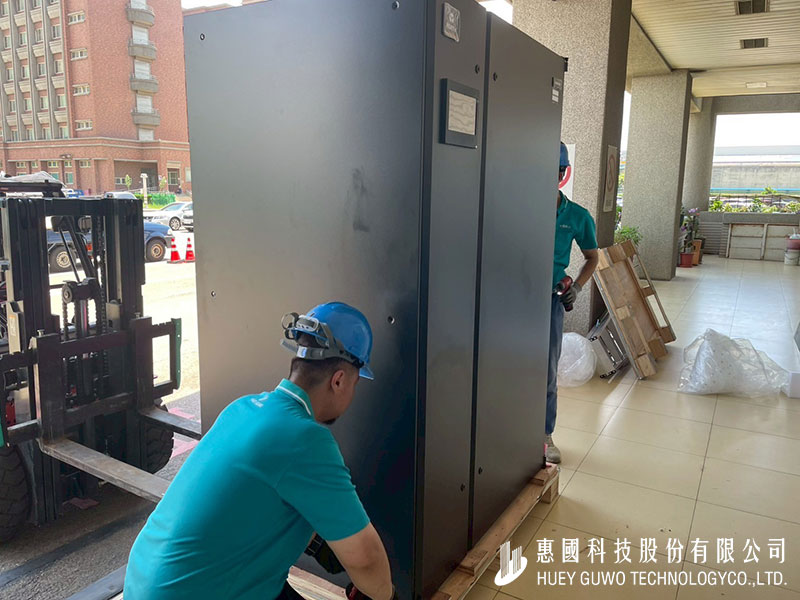

空調主機進場後，由現場人員使用堆高機與輔助搬運

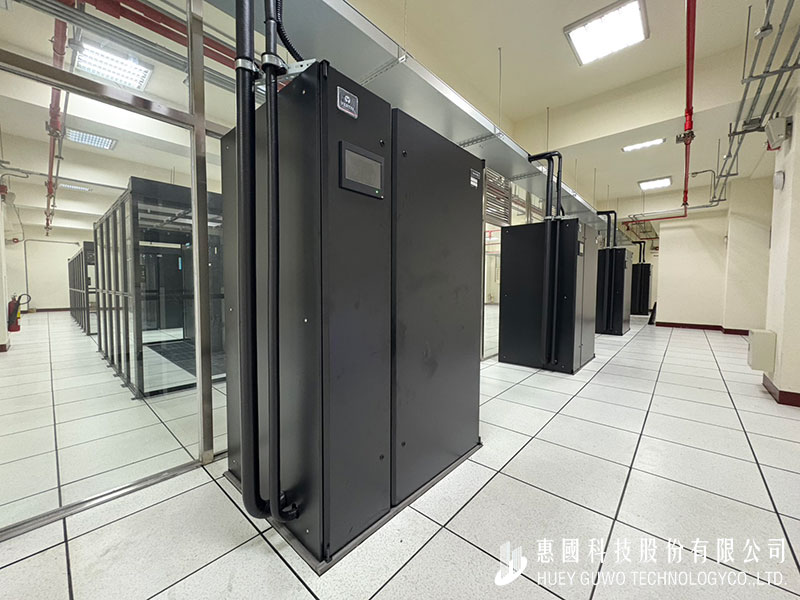

全新 PEX4-1060 精密空調安裝完成

開箱二｜空調室外機與排風鵝頸施工

在氣冷式精密空調系統中，室外機的散熱效率取決於氣流流通是否順暢。
本案在室外區域同時完成 空調室外機定位、銅管與風管接駁，並施作 排風鵝頸罩，讓高溫氣流能穩定排出、保持冷凝效率。

📌 室外機安裝重點：

  • 採用氣冷式冷凝器，配置高效板式或鋁鰭片銅管換熱器。

  • 正面維修設計，維護動線簡潔，不佔用多餘空間。

  • 室外機安裝位置經評估，確保通風順暢且不影響周邊設施。

📌 排風鵝頸罩施工重點：

  • 鵝頸罩為鋁合金材質，具防蝕與耐候性，適合長期外牆使用。

  • 內部氣流導向曲面設計，有效引導高溫排風向上排出，減少回流與熱滯留。

  • 與外牆整體結構一體化施工，美觀且牢固，外觀俐落。

✨ 完工後，鵝頸罩能協助空調室外機形成穩定的進排氣流環境，使冷卻循環更順暢、熱氣更快速排散，進一步提升整體冷卻效率與設備壽命。

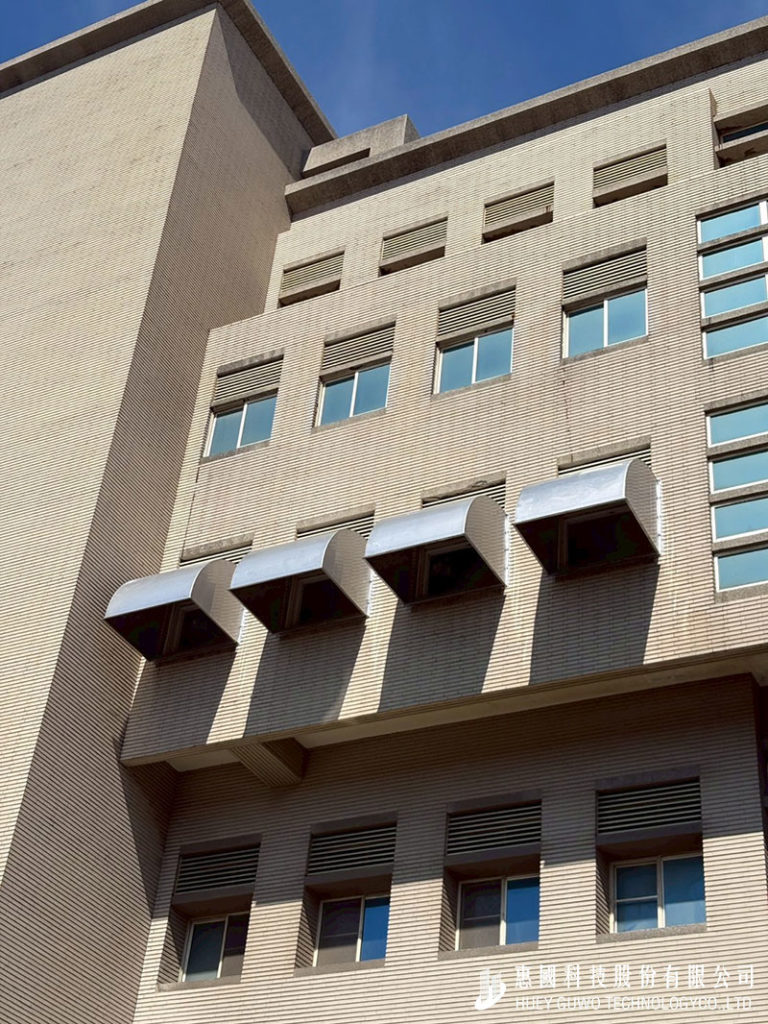

外牆上可以看到新設的 排風鵝頸罩，讓室外機運轉時的熱氣能順利排出。外型簡潔俐落，與建築外觀相當融合。

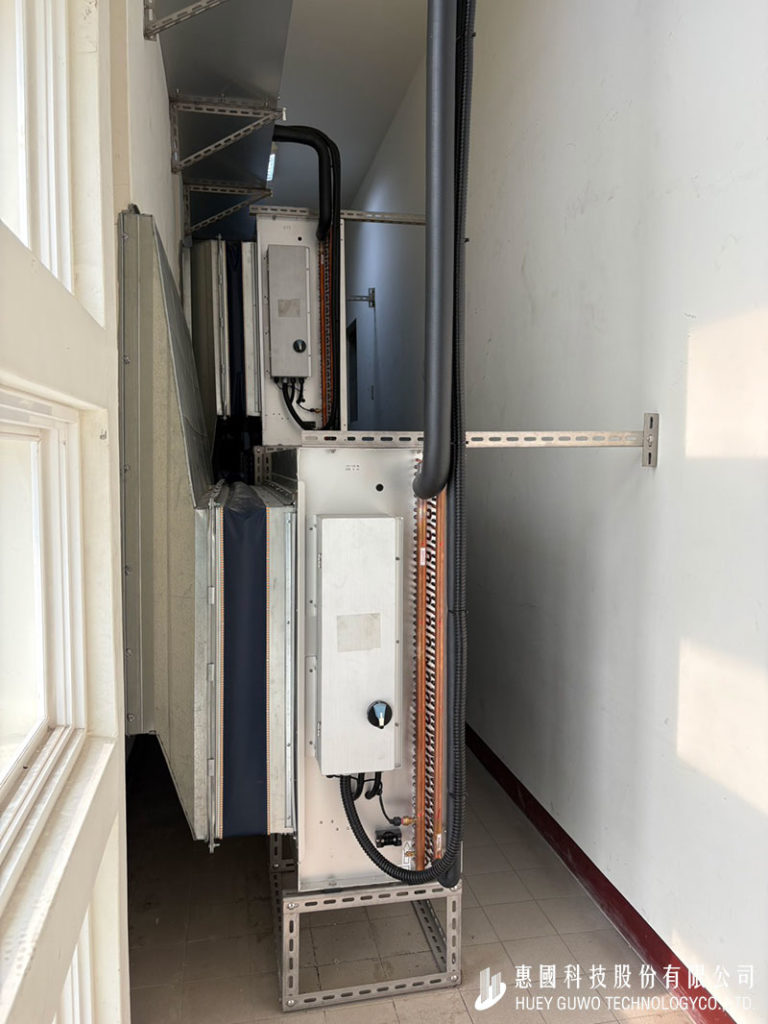

這是室外機安裝的樣子，可以看到冷媒管與風管整齊固定，並留有維修空間。整體配置讓氣流順暢，維持良好散熱效果。

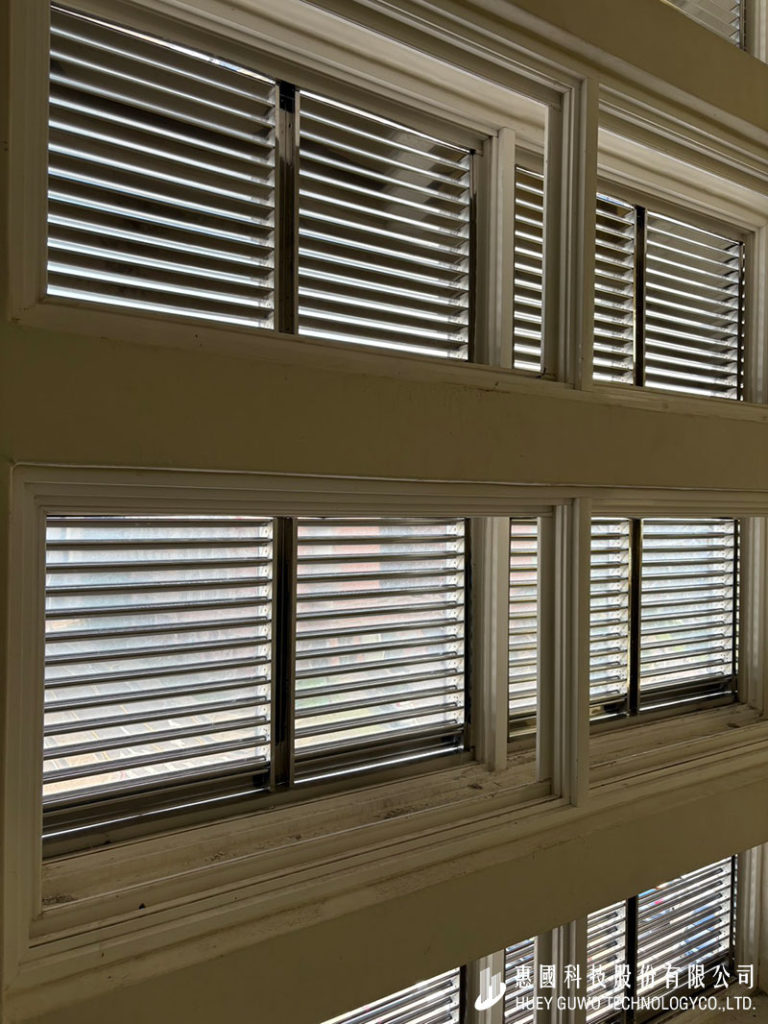

開箱三｜進風百葉窗施工

為了確保氣冷式空調室外機能穩定吸入冷空氣並維持良好散熱，本案同步進行 進風百葉窗施工，讓室外空氣能順暢導入，同時兼顧防護與外觀整合。

📌 施工重點：

  • 百葉設計：採用耐候鋁合金百葉，具防鏽與耐腐蝕特性，適合長期戶外環境使用。

  • 氣流效率：葉片角度依風向與氣流需求設計，確保空調室外機可穩定進風、提升熱交換效率。

  • 結構整合：百葉窗與建築牆面一體化施工，外觀俐落，並保留維修檢修空間。



✨ 透過百葉窗設計，空調室外機能穩定吸入外氣、快速散熱，維持整體系統的高效運作與耐用性。

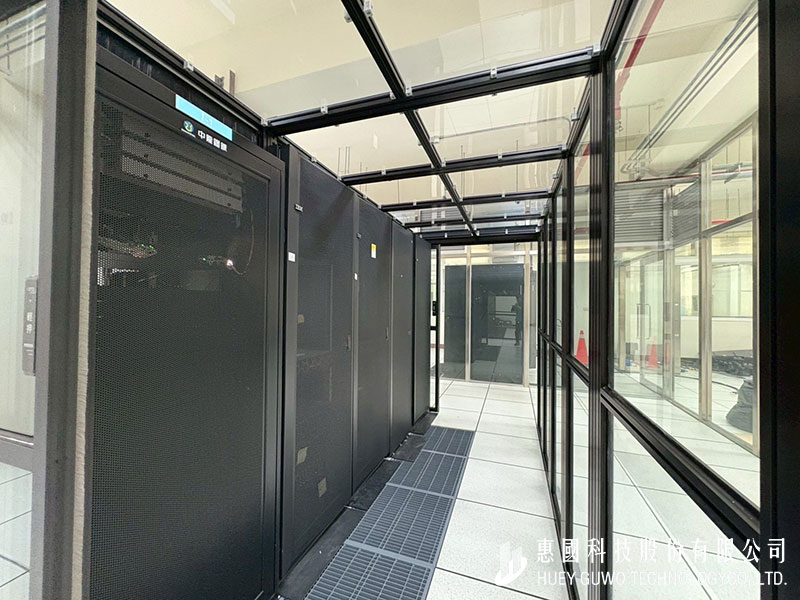

開箱四｜冷通道封閉系統建置

過去的機房冷熱氣流沒有完全隔離，冷風在進入伺服器前就已被熱氣稀釋，導致空調能效浪費。這次在機房內新設了 冷通道封閉系統，讓冷風能更集中送入伺服器前方，熱風則由後方排出，冷熱氣流分明。

📌 主要施工內容：

  1. 依原有機櫃配置施作 4 套模組化冷通道封閉系統。

  2. 每套包含 2 組自動門 與 通道上蓋，可快速組裝，後續也方便維護與調整。

  3. 自動門採用 強化玻璃門扇，堅固又清晰。

  4. 系統整合消防控制，火警發生時自動門可自動開啟，確保安全。

  5. 冷通道下方設置地板出風口，讓空調冷氣從地板送入通道，形成穩定氣流，強化冷卻效率。

  6. 整體設計考量空調出風與回風方向，不影響伺服器與設備正常運作。

✨ 封閉完成後，氣流路徑更集中，伺服器吸入的冷空氣更穩定，整體溫度分布更均勻，搭配新的精密空調系統，達到節能與穩定雙重提升。

結語｜完善整合，讓機房更穩定、更節能

本案為鋼鐵產業資訊機房的改善工程。由於廠區設備長時間高負載運轉，對冷卻與氣流穩定度的要求特別高。

這次的機房改善工程，從 精密空調汰換、冷通道封閉、到 室外機與排風鵝頸、進風百葉窗施工，整體以「穩定運作」與「能源效率」為核心出發。

透過新型 PEX4-1060 精密空調系統，搭配地板出風的冷通道封閉設計，讓冷熱氣流分明、風量更集中。室外部分的鵝頸排風與百葉進風，也確保空氣循環順暢、熱氣能即時排出。

整體完工後，機房溫度分布更平均、空調效率提升約 15%，伺服器運行環境穩定度也明顯改善。
這不僅是設備更新，更是一次針對氣流管理、節能與安全的全面升級。

惠國科技將持續以專業的整合經驗，為客戶打造安全、可靠、節能的機房環境。

精密空調與冷通道封閉常見問題 FAQ

為什麼要汰換精密空調？

長期運轉的空調容易因能效下降或零件老化，造成冷卻效率變差、耗電量上升。
汰換新型機種能大幅提升穩定度與節能效果，也讓溫濕度控制更精準。

冷通道封閉的作用是什麼？

冷通道封閉能讓冷熱氣流分開，避免冷風在進入伺服器前被熱氣混合。
這樣能提升降溫效率、減少能源浪費，對高密度機櫃的機房尤其重要。

通道封閉會影響消防系統嗎？

不會。本案的自動門具備消防連動功能，當火警發生時會自動開啟，確保人員安全與系統通風。

室外機與排風鵝頸的功能是什麼？

室外機負責將機房熱氣排出，而鵝頸罩則引導氣流往外排散，避免熱氣滯留，維持良好換熱效率。

這樣的改善對節能有明顯效果嗎？

有的。改造後的平均溫度更穩定，空調耗電量下降約 15%，整體 PUE 指標明顯提升。
